Реле времени многофункциональное ВЛ-161
(Товар недоступен для заказа)
Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки программы одной из 10 возможных функций.
- 10 функций, в том числе счет и генерирование импульсов:
- 5 временных, управляемых напряжением питания;
- 4 временных, управляемых со специального входа;
- 1 функция запоминающего (импульсного) реле. - Универсальное питание АС/DC 12-240 В.

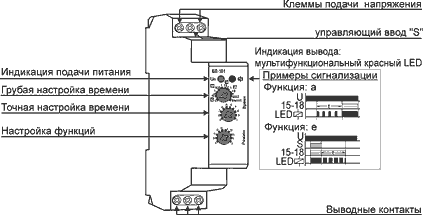

- Индикация наличия питания и состояния выходного ключа.
- Коммутируемый ток 16 А (АС-1).
Функции реле
| Функция | Диаграмма работы |
|---|---|
| a - задержка на включение |  |
| b - задержка на выключение | |
| с - циклическое переключение с паузы | |
| d - циклическое переключение с импульса | |
| j - генератор импульсов 0,5 с | |
| e - задержка на выключение после пропадания управляющего сигнала |  |
| f - задержка на выключение после появления управляющего сигнала | |
| g - задержка на выключение после пропадания управляющего сигнала с задержанным выводом | |
| h - задержка на выключение после появления и пропадания управляющего сигнала | |
| i - запоминание (импульсное реле) |
Технические характеристики
| Питание, вход | |
|---|---|
| Номинальное напряжение питания: | универсальное AC/DC 12-240 В |
| Потребляемая мощность: | 0,7-3 ВА (0,5-1,7 Вт) |
| Индикация наличия напряжения питания: | зеленый светодиод |
| Управляющее напряжение: | AC/DC 12-240 В |
| Мощность управляющего входа: | 0,025-0,2 ВА / 0,1-0,7 Вт |
| Длительность управляющего импульса: | не менее 25 мс |
| Длительность восстановления: | не более 150 мс |
| Выход | |
| Диапазон выдержек времени: Настройка выдержки поворотными переключателями |
от 0,1с до 10 дней в 8-ми поддиапазонах |
| Погрешность уставки времени | 5 % |
| Разброс: | 0,2 % |
| Погрешность от изменения температуры на 1 °С | 0,01 % (нормальное значение 20 °С) |
| Количество и род выходных контактов: | 1 переключающий |
| Номинальный ток (категория применения АС-1): | 16 А |
| Замыкаемая мощность: | 4000 ВА/АС1, 384 Вт/DC |
| Замыкаемое напряжение: | 250 В (АС1), 24 В (DC) |
| Индикация выхода | мультифункц. красный светодиод |
| Механическая износостойкость: | 3х107 циклов |
| Электрическая изностойкость: | 0,7x105 |
| Диапазон рабочих температур | -20...+55 °С |
| Степень защиты корпуса | IP40 |
| Габариты, (масса): | 90х17,6х64 мм (64 грамма) |

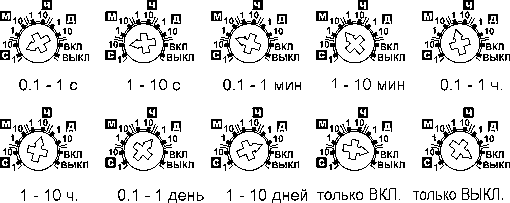

Временные интервалы:
